产品简述：

青蓝色波段吸收型玻璃是一种利用散布在玻璃材料中的光吸收物质控制入射光波长的光学件。此类滤光片吸收部分可见光，允许蓝色、绿色波段可见光及部分近红外光通过，主要被用于获取特定蓝绿色光波。

光学指标：

截止波段：530-700nm(根据客户需求)
峰值透过率：70%~90%（根据客户需求）
产品材质：一级光学玻璃（K9，BK7，B270，D263T，石英玻璃,有色玻璃,浮法玻璃等）
表面光洁度：国标三级,美军标 60-40

应用领域：

光学测量仪器、数码相机，高清晰投影机，分析仪器设备，医疗仪器、冶金、航空、航天、仪表

青蓝色玻璃特性：

牌号	厚度	A[2856k]			D65			化学稳定性		ND	α×10-7	Tg	Ts	S
牌号	(mm)	x	y	Y	x	y	Y	DA	DW	ND	(/℃)	(℃)	(℃)	S
QB1	2	0.354	0.379	44.8	0.235	0.258	49	1	3	1.52	93	477	550	2.51
QB2	2	0.322	0.334	28.8	0.21	0.206	32.6	1	3	1.52	93	477	550	2.51
QB3	2	0.159	0.042	0.8	0.156	0.028	1.8	1	3	1.52	91	525	577	2.51
QB4	2	0.143	0.101	3	0.145	0.063	5.8	1	3	1.582	81	483	549	3.25
QB5	2	0.143	0.106	2.8	0.146	0.065	5.2	1	2	1.52	93	477	550	2.52
QB9	2	0.187	0.391	14.8	0.156	0.256	20.3	1	2	1.524	89	460	532	2.56
QB10	2	0.409	0.417	74.4	0.283	0.324	76.6	1	2	1.529	84	540	606	2.63
QB11	2	0.328	0.412	52	0.226	0.29	59.1	1	2	1.514	93	477	550	2.57
QB12	2	0.269	0.406	36.2	0.194	0.271	44.2	1	2	1.517	91	506	572	2.59
QB13	2	0.189	0.377	17.3	0.157	0.242	23.7	1	2	1.522	90	490	555	2.61
QB16	2	0.43	0.411	82.4	0.3	0.327	84.7	6	5	1.52				2.64
QB17	2	0.424	0.417	71.4	0.299	0.334	74	6	5	1.515				2.6
QB18	2	0.4	0.413	75.2	0.274	0.315	78.3	1	3	1.518	90	490	555	2.5
QB19	2	0.247	0.25	12.2	0.175	0.137	15.6	1	3	1.477	93	428	520	2.25
QB21	2	0.345	0.439	62.1	0.244	0.326	68.8	6	5	1.535	100	421	463	2.86
QB23	2	0.207	0.385	20.8	0.165	0.248	27.7	1	2	1.517	93	477	550	2.56
QB24	2	0.149	0.035	0.7	0.153	0.028	1.9	4	3	1.513	93	477	550	2.56
QB26	2	0.318	0.47	42.4	0.233	0.36	48.5	6	5	1.536	74	549	624	2.82
QB29	2	0.151	0.033	0.7	0.154	0.026	1.8	1	2	1.517	93	477	550	2.56
QB38	1	0.471	0.418	80				6	5	1.532	98	452		2.76
QB39	1	0.364	0.431	66				6	5	1.512	97	322		2.7

绿色玻璃技术要求：

牌号	厚度（mm）	400 （nm）	420 （nm）	450 （nm）	540 （nm）	600 （nm）	640 （nm）	680 （nm）	700 （nm）
牌号	厚度（mm）	400 （nm）	420 （nm）	450 （nm）	540 （nm）	600 （nm）	640 （nm）	680 （nm）	700 （nm）
QB1	2		≥84.0		44.0~50.0		21.0~27.0		34.0~42.0
QB2	2	≥84.0			22.0~36.0	10.0~21.0
QB3	2			≥40.0	≤0.4			≤3.0
QB4	2		≥66.7		≤1.2				≤19.7
QB5	2		≥58.0		≤5.0				≤2.0
牌号	厚度（mm）	400 （nm）	480 （nm）	640 （nm）	680 （nm）	700 （nm）	1000 （nm）
牌号	厚度（mm）	400 （nm）	480 （nm）	640 （nm）	680 （nm）	700 （nm）	1000 （nm）
QB9	2	≥10.0	≥36.5		≤1.0
QB10	2	≥76.0				23.0~31.0	≤5.0	3
QB11	2	≥80.0	≥83.8			5.5~11.6
QB12	2	≥63.5	≥76.4			≤0.7
QB13	2	≥20.0	≥51.5	≤0.2
牌号	厚度（mm）	400 （nm）	420 （nm）	450 （nm）	500 （nm）	540 （nm）	650 （nm）	700 （nm）	800 （nm）	1000 （nm）
牌号	厚度（mm）	400 （nm）	420 （nm）	450 （nm）	500 （nm）	540 （nm）	650 （nm）	700 （nm）	800 （nm）	1000 （nm）
QB16	2	≥88.3			≥87.9		64.9～72.8		33.3～48.1
QB17	2			≥69.7				27.7～44.0		≤10.1
QB18	2		≥88.5			80.0～87.7		25.3～59.3
QB19	2	≥70.0				560≥10.0	620≤3.0	≤13.0
QB21	2	360≥50.0			≥83.0		680≤4.5
牌号	厚度（mm）	320 （nm）	334 （nm）	350 （nm）	405 （nm）	480 （nm）	600 （nm）	633 （nm）	694 （nm）	750 （nm）
牌号	厚度（mm）	320 （nm）	334 （nm）	350 （nm）	405 （nm）	480 （nm）	600 （nm）	633 （nm）	694 （nm）	750 （nm）
QB23	2			≤4.0		≥60.3			≤0.1
QB24	2		≤14.7		≥68.0	≤19.4	≤0.1			≤0.9
QB26	2			≥10.6		510≥70.9	633≤5.7	≤5.7	≤0.1
QB29	2	≤23.0			380≥83.0	≤22.0	≤0.1		≤14.7
牌号	厚度（mm）	350 （nm）	360 （nm）	405 （nm）	500 （nm）	510 （nm）	514 （nm）	633 （nm）	680 （nm）	694 （nm）
牌号	厚度（mm）	350 （nm）	360 （nm）	405 （nm）	500 （nm）	510 （nm）	514 （nm）	633 （nm）	680 （nm）	694 （nm）
QB38	1	≥73		≥85			≥87	≤61		≤29
QB39	1	≥54		≥77			≥84	≤27		≤3.0
QB40		≥73		≥85			≥89	≤52		≤15

青蓝色玻璃气泡、条纹、应力类级别：

牌号	气泡	条纹	应力	牌号	气泡	条纹	应力
QB1	C-B	3C	3	QB17	D	3C	3
QB2	C-B	3C	3	QB18	D	3C	3
QB3	C-B	4	3	QB19	D-C	4	3
QB4	C-B	4	3	QB21	C	3C	4
QB5	C-B	4	3	QB23	C-B	3C	3
QB9	C-B	4	3	QB24	C-B	3C	3
QB10	D	3C	3	QB26	D-C	3C	4
QB11	C-B	3C	3	QB29	C-B	3C	3
QB12	C-B	3C	3	QB38	C	3C	4
QB13	C-B	3C	3	QB39	C	3C	4
QB16	D	3C	3	QB40	C	3C	4

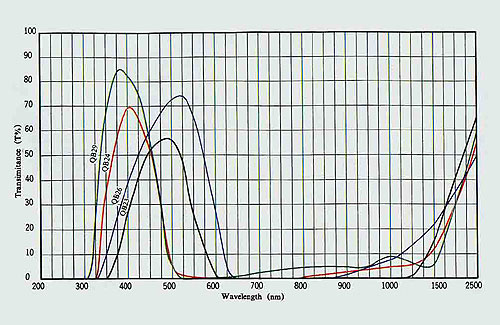

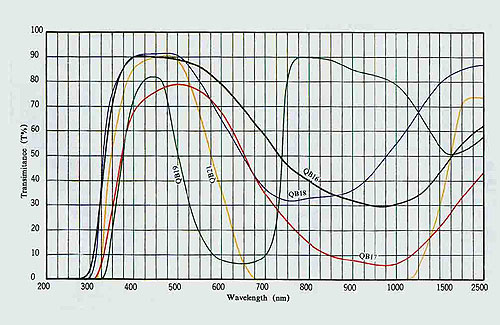

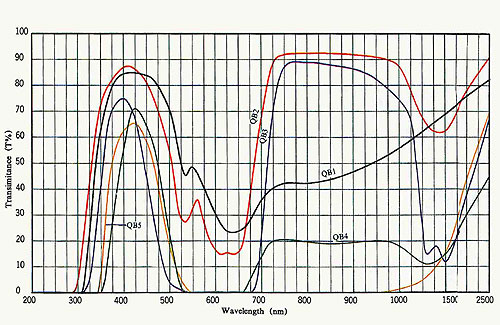

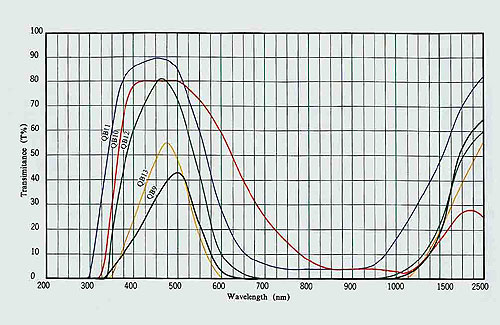

特性曲线图：

标准规格：(所有规格均可定制)

牌号	圆形	方形
QB1 — QB39	Φ5mm	5*5mm
	Φ10mm	10*10mm
	Φ15mm	15*15mm
	Φ20mm	20*20mm
	Φ25mm	25*25mm
	Φ30mm	30*30mm
	Φ35mm	35*35mm
	Φ40mm	40*40mm
	Φ45mm	45*45mm
	Φ50mm	50*50mm

库存规格：

牌号	圆形	方形
QB1	Φ12.5*2mm
QB2	Ф25*2mm
QB3	Φ4.6*0.8mm
	Φ15*0.8mm
	Φ25*2mm
	Φ49*2mm
	Φ50*2mm
		56442mm
	Φ60*2mm
QB5	Φ4.6*0.8mm
	Φ15*2mm
	Φ20*1.5mm
	Φ20*2mm
	Φ25*1mm
	Φ25*2mm
		3592mm
	Φ39*2mm
QB9	Φ45*2mm
QB10	Φ16*1.5mm
QB11	Φ16*1.5mm
QB12		7111mm
	Φ20*1.5mm
	Φ20.5*2mm
		42301mm
QB13	Φ20*1.5mm
	Φ28*2mm
	Φ45*2mm
QB18	Φ25*1mm
QB18		30201mm
QB21		3.83.80.8mm
	Φ4.6*0.8mm
	Φ8*1.84mm
	Φ8*1.84
		9.49.41mm
	Φ10*1.84mm
		1171mm
	Φ13.7*1mm
	Φ15*0.8mm
	Φ20*1.5mm
		20200.5mm
	20201mm
	Φ20.5*2mm
	Φ23*1.84mm
	Φ23*1.84
		42301mm
		46330.7mm
		48202mm
		50502mm
	Φ52*2mm
		56511mm
		80352.5
QB23	Φ6*1.1mm
	Φ6*3.1mm
	Φ20*1.5mm
	Φ20.5*2mm
	Φ25*2mm
QB24	Φ8*1.5mm
	Φ20*1.5mm
	Φ25*2mm
	Φ45*2mm
		85852mm
QB29	Φ45*2mm
	Φ8*1.5mm
	Φ20*1.5mm
	Φ25*2mm
	Φ50*2mm
QB29 (已钢化)	40402mm
	Φ45*2mm
		50502mm
